對于連接器采購人員來說，一定有遇到過各種連接線的采購工作，但是一直接觸著采購，您是否有真正了解過您采購的產品，比如對于極細RF同軸線，您清楚極細RF同軸線的信號傳輸優勢是什么嗎?下面德索五金電子工防師就來科普一下極細RF同軸線的信號傳輸優勢是什么。

TNC線材

德索五金電子工防師指出，信號傳輸特性受若干參數的影響，舉例來說，包括阻抗，插入損耗，回波損耗和串音。之所以認為極細同軸線在高速信號傳輸時有優勢，主要表現在三個方面，具體如下：

BNC公頭直式轉SMA四孔法蘭母頭直式接RG316線

1、減少回波損耗:

極細同軸線的中心導體，絕緣體和外層導體匹配合適，在特定的阻抗下性能穩定。匹配和穩定的阻抗產生低回波損耗。

2、降低插入損耗:

與FPC/FFC相比，極細同軸線在匹配特定阻抗時可以保證更大的中心導體橫截面積，從而最大限度地減少插入損耗。

3、提高屏蔽性能:

外層導體起著電磁屏蔽的作用，因此在中心導體上傳輸?shù)碾娦盘?hào)不太容易受到來自外部的電磁波(電磁噪聲)的影響。另外，外層導體的屏蔽作用，幫助減少信號之間的串?dāng)_。

SMA線材公頭轉母頭直式接線連接器1米

讀完上文之后，您對于極細RF同軸線的信號傳輸優勢是什么應該非常清楚了吧，更多極細RF同軸線的信號傳輸?shù)闹R(shí)，德索運營團隊會繼續編輯整理發布在資訊頻道與您分享。德索五金電子，專業的RF同軸線生產廠家，各種射頻同軸線與同軸接頭連接器可選，可打樣定制開模，全方位滿足您的射頻同軸線接頭產品需求，讓你不用再為特殊型號規格的RF線材發愁。如需采購，請撥打我們的免費熱線電話：400-6263-698，專業射頻工防師免費為您答疑解惑。

SMA射頻線反極母頭彎式轉MCX彎式母頭鍍金接RG174線

德索射頻同軸線材產品包含了bnc連接線、sma連接線、smb連接線、mcx連接線、N型連接線、F型連接線等，品類豐富，質量安全可靠，您還在猶豫什么呢，快來下單吧。

在我們?nèi)粘Ｉ钪?，同軸電纜在很多領域都有應用，如果把同軸電纜做一個歸納分類，我們會發現它有很多不同的類型，那么到底同軸電纜的類型有哪些呢?下面德索電子專業的同軸電纜廠商，將為您詳細介紹一下同軸電纜類型方面的知識。

一般來說，同軸電纜的類型可以分為硬線同軸電纜、三軸電纜、剛性同軸電纜、輻射電纜四類，具體內容如下：

1、硬線同軸電纜

硬線同軸電纜依賴于圓形銅管和金屬組合作為屏蔽，例如鋁或銅。這些電纜通常用于將發射器連接到天線。

2、三軸電纜

三軸電纜具有第三層屏蔽，其接地以保護沿電纜傳輸?shù)男盘?hào)。

3、剛性同軸電纜

剛性同軸電纜由雙銅管組成，可用作不可彎曲的管道。這些線路設計用于高功率射頻(RF)發射器之間的室內使用。

4、輻射電纜

輻射電纜模仿硬線電纜的許多組件，但屏蔽中的調諧插槽與電纜工作的RF波長相匹配。它通常用于電梯，工防設備和地下隧道。

通過上文的講解，您對于硬線同軸電纜、三軸電纜、剛性同軸電纜、輻射電纜這四種類型的同軸電纜應該基本了解了，更多同軸電纜類型方面的技術知識，德索電子會繼續更新在射頻專題(http://gdylhg.cn/category/rf-connectors/)上與您分享。如果需要采購?fù)S電纜方面的產品，可直接撥打我們的熱線電話400-6263-698，專業工防師免費為您答疑解惑。

射頻同軸電纜產品專題頁面地址：http://gdylhg.cn/rf-cable/，此頁面上已上傳了上千款優質同軸線材，包含了bnc、sma、smb、tnc、f頭、n頭等等，每一款均通過了ISO認證，符合國際環保要求，性能可靠，承諾所有用戶一年質保，售后體系完善，交期快，是您可以放心合作的專業廠商。

用戶朋友們?cè)诓少?gòu)?fù)晖S電纜之后，便會將產品投入使用，想要使用同軸電纜產品，那就繞不開它的安裝，那么到底同軸電纜的安裝方法是什么樣的呢，下面德索電子工防師將為您詳細介紹一下正確的科學的同軸電纜安裝方法，希望通過我們的講解，您能快速學會同軸電纜的正確安裝。

同軸電纜產品，通常情況在設備與設備之間進行安裝。在每一個用戶位置上都裝備有一個連接器，為用戶提供接口。具體的接口的安裝方法如下：

1、細纜：將細纜切斷，兩頭裝上BNC頭，然后接在T型連接器兩端。

2、粗纜：粗纜一般采用一種類似夾板的Tap裝置進行安裝，它利用Tap上的引導針穿透電纜的絕緣層，直接與導體相連。電纜兩端頭設有終端器，以削弱信號的反射作用。用于傳輸速率為10Mbit/s的網絡 。

讀完上文之后，您對于同軸電纜安裝方法應該有一個基本認識了，更多同軸電纜安裝方面的知識，德索運營團隊會繼續編輯整理發布在射頻專題(http://gdylhg.cn/category/rf-connectors/)上與您分享。在這里，希望每一位用戶都能夠正確的安裝同軸電纜，這樣才能最大程度的發揮產品的性能。如需采購?fù)S電纜產品，請撥打我們的電話400-6263-698，專業人員全程輔助您的采購工作順利進行。

德索電子，國內專業的同軸電纜生產廠家，至今已有十五年的同軸電纜生產經驗，產品通過了ISO認證，符合國際環保要求，性能可靠，承諾所有用戶一年質保，售后體系完善，交期快，還在猶豫什么，立刻進入我們的射頻同軸電纜產品專題頁面（http://gdylhg.cn/rf-cable/）挑選您想要的優質產品吧。

對于同軸電纜您了解多少，一般講到同軸電纜的時候，都會談及同軸電纜的射頻屬性，那么你知道同軸電纜的射頻屬性都有哪些嗎，下文中德索電子工防師將重點為您介紹一下同軸電纜射頻屬性的知識，希望通過我們的講解，您可以很好的掌握這些同軸電纜的射頻屬性知識。

關于同軸電纜的射頻屬性，主要包含了特征阻抗、寄生電容、傳輸損耗、傳輸時延、回波損耗、額定功率六個方面，具體內容如下：

一、同軸電纜的特征阻抗

它是一個理論計算上的等效參數，反映的是當線材傳輸射頻信號時，可以對射頻信號傳輸阻礙度的度量，在物理層面上反映的是傳輸線對信號的損耗以及對信號的延遲。同軸電纜各部分的特征阻抗出現一致情況時，信號能量便可得到最大化傳輸，倘若特征阻抗不連續，便會出現射頻信號能量的反射損耗，端接源阻抗以及負載阻抗的大小也需要和特征阻抗一致，保證信號功率能夠最大化的傳輸。

二、同軸電纜的寄生電容

因?yàn)橥S線內導體，電介質以及外層屏蔽層的存在，傳輸線具有存儲電荷的能力，所以對信號呈現一定的電容效應，這個電容的大小會限制傳輸線可以傳輸?shù)淖罡吖ぷ黝l率，所以在高頻應用時，要注意傳輸線的長度以及寄生電容的大小對高頻信號的衰減。

三、同軸電纜的傳輸損耗

傳輸損耗是同軸電纜的重要射頻屬性之一，由于導體直流電阻以及高頻趨服效應的存在，傳輸線對信號具有一定的熱損耗，傳輸線越長，損耗越大。

四、同軸電纜的傳輸時延

由于傳輸線中電介質的存在，高頻信號在電介質中傳輸時存在一定的時延，不同頻率的信號，其時延不同，所以在傳輸寬帶高頻信號時，需要關注傳輸時延的影響。

五、同軸電纜的回波損耗

傳輸線因?yàn)橹圃旃に?、品質的不同，它的特征阻抗會出現不一致和不連續性的情況，這樣一來，就會導致射頻信號的反射損耗，這是因?yàn)榫€材的不夠理想造成的回波損耗，只不過根據同軸線產品本身的品質，損耗會存在一定的差別。

六、同軸電纜的額定功率

導電電阻和高頻趨膚效應會讓同軸電纜在傳輸大功率高頻信號時，讓其自身發熱，同時電介質就有了被擊穿的風險，射頻同軸線材存在一個可以承受的傳輸功率，在這個傳輸功率條件下，射頻同軸線材可以正常使用，超過這個功率限值，同軸線可能會發生失效。

讀完上文之后，您對于同軸電纜的射頻屬性知識應該了解了，更多射頻同軸電纜相關的知識，德索工防司會繼續整理發布在資訊頻道供您免費查閱。如需采購射頻同軸電纜相關的產品，請直接撥打我們的熱門電話：400-6263-698，專業工防師免費為您服務。德索電子，是國內專業的射頻同軸電纜、射頻同軸連接器生產商，至今已有十五年的歷史，我們生產的射頻同軸線纜均通過了ISO認證，符合國際環保要求，值得您的信賴。

“同軸電纜的射頻屬性都在這里了”這篇文章由德索五金電子有限公司運營團隊編輯整理，文章配圖均為我們?cè)瓌?chuàng)拍攝，部分圖片已經申請了專利保護，僅供本站用戶免費查閱，謝謝配合。最后，衷心祝愿所有同軸電纜采購人員工作順利，生活順心。

本文來源：http://gdylhg.cn/21978.html

對于射頻同軸線纜，相信經常采購連接器的人員應該不會陌生，但若問您深入一點的問題，比如半剛性射頻同軸線纜的裝接方法，怕是沒幾個用戶能準確的回答出來吧，下面德索連接器制造商電子工防師就來為您詳細的介紹一下半剛性射頻同軸線纜裝接方法，讀完之后您便可學會射頻同軸線纜的裝接。

射頻同軸線纜裝接方法，主要分為兩步，剝線和焊料，具體內容如下：

1、 剝線：按圖紙規定和剝線尺寸，用車床或?qū)Ｓ霉ぞ邉兙€。

2、焊料：應采用熔點為+150°C以上的焊錫焊接外導體，熔點+125°C以上焊錫焊接內導體。

讀完上文之后，您對于“半剛性射頻同軸線纜裝接方法”應該有個基本認識了，更多半剛性射頻同軸線纜裝接方面的知識，德索工防師會繼續為您整理發布在資訊頻道供您查閱。東莞市德索五金電子有限公司十四年來，一直專注于射頻同軸線纜及射頻連接器領域，產品銷往全球上百個地區，在國際上有著良好的口碑，并且我們還具備工防級別產品的能力。如果您有關于射頻同軸線纜方面的疑問，請撥打我們的熱線電話：400-6263-698，專業工防師免費為您服務。

本文來源：http://gdylhg.cn/17424.html

射頻同軸線纜的產品分為軟性和半剛性的，這篇文章，涉及到的內容是關于軟性射頻同軸線纜裝接方法這塊的。不知道您對于軟性射頻同軸線纜的裝接了解多少，如果對于裝接知識比較懵懂的話，就來看看德索連接器制造商的介紹吧。

談及軟性射頻同軸線纜的裝接，只需要做好四步，便可輕松搞定，具體內容如下：

1、剝線：按產品圖紙規定的尺寸剝線，用剝線鉗工具或刀片剝線均可，但不得損壞線纜芯線、內外絕緣層和屏蔽層。

2、焊接內導體：裝上線夾和護線套，用熔點為+125°C以上的焊錫將內導體焊到線纜芯線上。注意不要把線纜絕緣層燙壞。

3、壓接外導體：用壓線鉗將線夾壓夾成六方，使線纜屏蔽與外導體良好接觸。

4、裝上熱縮管：用吹風槍均勻吹熱風，視熱縮管收縮即可。

讀完上文之后，您對于“軟性射頻同軸線纜裝接方法”應該有個基本認識了，更多射頻同軸線纜及接頭相關的技術知識，德索工防師會繼續為您整理發布在資訊頻道供您查閱。東莞市德索五金電子有限公司十四年來，一直專注于射頻同軸線纜及射頻連接器領域，產品銷往全球上百個地區，在國際上有著良好的口碑，并且我們還具備生產測試工防級別產品的能力。如果您有關于射頻同軸線纜方面的疑問，請撥打我們的熱線電話：400-6263-698，專業工防師免費為您服務。

本文來源：http://gdylhg.cn/17408.html

在之前一期的文章中，我們有介紹過《電子線束中壓接手勢和壓接不良的例子》，而在這一期的文章中，德索工防師將會為您介紹一下電子線束壓接不良的原因及其會帶來的后果。希望用戶朋友讀完，能夠謹記這些問題及后果，在實際操作中盡量避免這些區域。

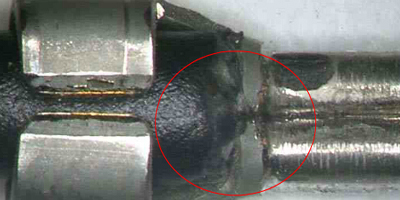

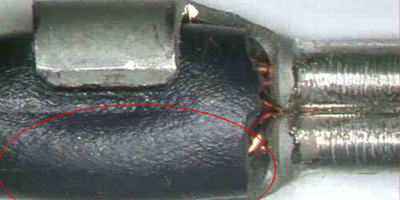

1.外皮壓接過度

不良的原因：壓接手勢不正確或擋板調試不當導致芯線壓接部位壓進外皮，造成外皮壓接過度不良。

造成的后果：直接影響導體的壓接，造成電流流通不順或直接斷路。

2.外皮壓接不足

不良的原因：壓接手勢不正確或壓接速度過快造成壓接不良。

造成的后果：由于導體和絕緣部壓接均不足，造成端子的拉力不夠，在產品使用的過程中容易斷裂，直接影響產品性能。

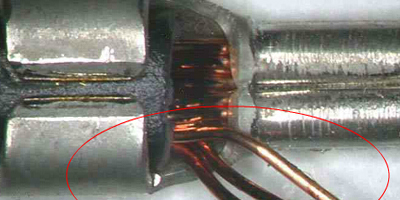

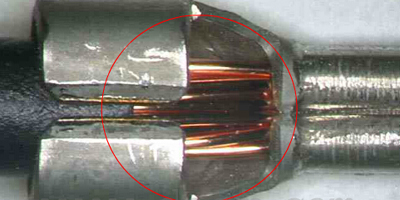

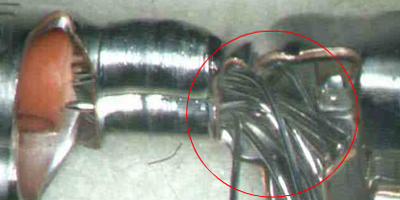

3.銅絲外露

不良的原因：在壓接過程中，半成品銅絲散亂，或者壓接方法不當。

造成的后果：露出的銅絲容易造成放電，同時也容易接觸到別的端子造成短路。芯線壓接部位由于銅絲少，間接影響端子的拉力，造成拉力不足。

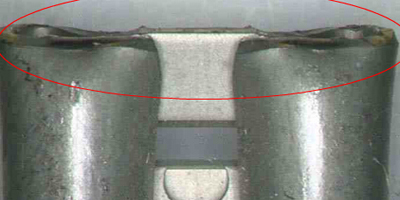

4.外皮包腳斷裂

不良的原因：模具調試時，端子不到位，或者壓接刀片損傷造成的。

造成的后果：直接影響拉力。

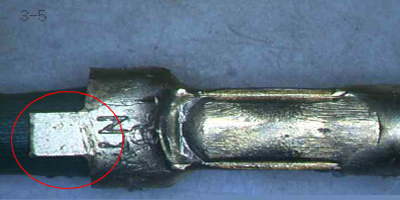

5.先端切平

不良的原因：端子壓接位置與模具切斷刀的位置沒有調試好，或者端子運送抓不穩定。

造成的后果：造成端子與對插件很難配合。

6.后端切口長

不良的原因：端子壓接位置與模具切斷刀的位置沒有調試好，或者端子運送抓不穩定。

造成的后果：后端偏長，就會造成前端切平，后果和第5點一樣，另外后端長容易和其他金屬物接觸，造成線路短路，后果也很?chē)?yán)重。

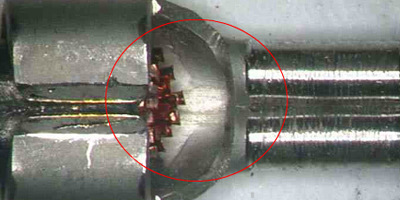

7.后端無喇叭口

不良的原因：芯線壓接刀片調節不到位。

造成的后果：刀片容易傷到芯線，使端子的拉力會偏小，影響端子的使用壽命。

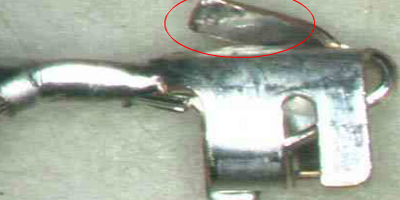

8.卡口扭曲變形

不良的原因：原材料不良，壓接不良，或在產品移動過程中相互鉤拉等。

造成的后果：造成裝配不緊密、不到位，產品到客戶那里容易脫落。

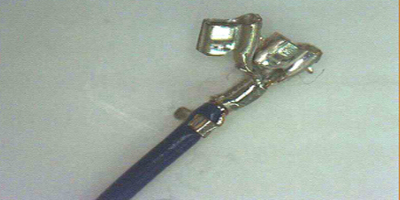

9.端子上翹或下彎

不良的原因：模具調試，上下模配合不好，或者模片粘端子。

造成的后果：造成裝配配合不良，端子容易從插座內脫落。

10.無芯線壓接

不良的原因：由剝頭短引起無芯線壓接，一般出現在全自動壓接不良比較多。

造成的后果：不導電，直接影響產品的導電性能。

11.前端芯線過長

不良的原因：剝頭太長或壓接手勢不正確。

造成的后果：芯線太長容易和邊上的端子接觸造成短路，突起的芯線容易把插座卡口頂起來，造成裝配插入不足，電線容易從插座里脫落。

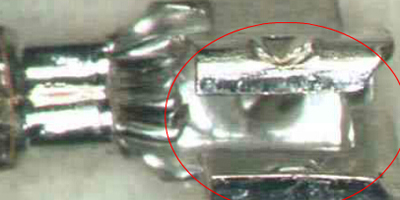

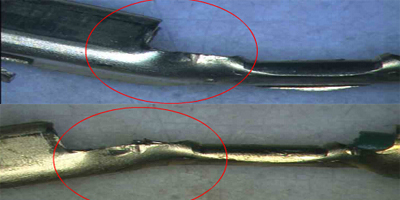

12.接觸部位變形

不良的原因：端子壓接模片損壞或刀片錯位。

造成的后果：裝配時裝配不進插座里，即使插入了，也沒有拔插力，常見在VH-T的端子上。

13.端子疊壓

不良的原因：在連壓機器壓接時，電線移動速度和壓接速度沒有一致。

造成的后果：產品不能使用，容易使模具，模片損壞。

關于“電子線束壓接不良的原因及其會帶來的后果”就介紹到這了，如果您對文中的內容還存有疑惑的話，可以向我們發送郵件，表達您心中的想法，德索工防師會及時給您回復。如需采購電子線束、連接器、連接線相關的產品，請直接撥打我們的熱線電話：400-6263-698，專業工防師為您服務。德索五金電子，有著大量的射頻線材的產品，進入產品專題頁面：http://gdylhg.cn/rf-cable/

您對于射頻電纜組件的認識有多少，下文中，德索電子工防師將為您介紹一下射頻電纜組件溫度補償這方面的內容，希望通過我們的講解之后，您能對射頻電纜組件的溫度補償有一個更深入的認識。

德索工防師指出，只在射頻電纜組件的發射機作溫度補償。當然，接收機性能也是受到溫度影響的：高溫下接收機鏈路增益降低，NF增高;低溫下接收機鏈路增益提高，NF降低。但是由于接收機的小信號特性，無論增益還是NF的影響都在系統冗余范圍之內。

對于發射機溫度補償，也可以細分為兩部分：一部分是對發射信號功率準確度的補償，另一部分是對發射機增益隨溫度變化進行補償。

現代通信系統發射機一般都進行閉環功控(除了略為“古老”的GSM系統和Bluetooth系統)，因此經過生產程序校準的發射機，其功率準確度事實上取決于功控環路的準確度。一般來講功控環路是小信號環路，且溫度穩定性很高，所以對其進行溫度補償?shù)男枨蟛⒉桓撸枪丨h(huán)路上有溫度敏感器件(譬如放大器)。

對發射機增益進行溫度補償則更加常見。

這種溫度補償常見的有兩種目的：

一種是“看得見的”，通常對沒有閉環功控的系統(如前述GSM和Bluetooth)，這類系統通常對輸出功率精確度要求不高，所以系統可以應用溫度補償曲線(函數)來使RF鏈路增益保持在一個區間之內，這樣當基帶IQ功率固定而溫度發生變化時，系統輸出的RF功率也能保持在一定范圍之內;

另一種是“看不見的”，通常是在有閉環功控的系統中，雖然天線口的RF輸出功率是由閉環功控精確控制的，但是需要保持DAC輸出信號在一定范圍內(最常見的例子是基站發射系統數字預失真(DPD)的需要)，那么就需要將整個RF鏈路的增益比較精確的控制在某個值左右——溫補的目的就在于此。

發射機溫補的手段一般有可變衰減器或者可變放大器：早期精度稍低以及低成本精度要求較低的情況下，溫補衰減器比較常見;對精度要求更高的情形下，解決方案一般是：溫度傳感器+數控衰減器/放大器+生產校準。

讀完上文之后，您對于“射頻電纜組件的溫度補償”應該有一個更深入的認識了，更多射頻電纜組件的技術文檔，德索運營團隊會繼續整理發布在官網資訊頻道，供您免費查閱。如需采購射頻電纜組件相關的產品，請直接撥打我們的熱線電話：400-6263-698，專業工防師為您服務。

德索五金電子，是一家專業的射頻連接器、射頻電纜線材生產廠商，在這里，任何您想要的射頻系列的產品，我們均能生產，有著十四年的射頻產品生產制造經驗，產品質量可靠，值得您的信賴。

射頻產品專題頁面：http://gdylhg.cn/rf-cable/

這篇文章是關于射頻線纜組件知識，主要介紹了射頻線纜組件的接收動態范圍，內容較為專業，因此會略顯枯燥，不過認真讀一讀還是會有一定的收獲，下面跟隨德索電子工防師的步伐一起來閱讀一下吧。

射頻線纜組件的接收機動態范圍其實與之前講過的兩個指標有關，第一個是參考靈敏度，第二個是接收機IIP3(在講干擾指標的時候多次提到)。

參考靈敏度實際上表征的就是接收機能夠識別的最小信號強度，這里不再贅述。德索連接器工防師主要談一下接收機的最大接收電平。

最大接收電平是指接收機在不發生失真情況下能夠接收的最大信號。這種失真可能發生在接收機的任何一級，從前級LNA到接收機ADC。對于前級LNA，唯一可做的就是盡量提高IIP3，使其可以承受更高的輸入功率;對于后面逐級器件，接收機則采用了AGC(自動增益控制)來確保有用信號落在器件的輸入動態范圍之內。

簡單的說就是有一個負反饋環路：檢測接收信號強度(過低/過高)-調整放大器增益(調高/調低)-放大器輸出信號確保落在下一級器件的輸入動態范圍之內。

講一個例外：多數手機接收機的前級LNA本身就帶有AGC功能，如果你仔細研究它們的datasheet，會發現前級LNA會提供幾個可變?cè)鲆娑?，每個增益段有其對應的噪聲系數，一般來講增益越高、噪聲系數越低。

這是一種簡化的設計，其設計思想在于：接收機RF鏈路的目標是將輸入到接收機ADC的有用信號保持在動態范圍之內，且保持SNR高于解調門限(并不苛求SNR越高越好，而是“夠用就行”，這是一種很聰明的做法)。因此當輸入信號很大時，前級LNA降低增益、損失NF、同時提高IIP3;當輸入信號小時，前級LNA提高增益、減小NF、同時降低IIP3。

讀完上文之后，您對于“射頻線纜組件的接收動態范圍”應該基本認識了，更多射頻線纜組件的文章，我們的工防師會繼續整理，發布在官網資訊頻道。如需采購射頻線材，請直接撥打我們的熱線電話：400-6263-698，專業工防師為您服務。德索專注射頻領域已有十四年，有著豐富射頻連接器系列產品研發制造經驗，承諾用戶一年質保，值得您的信賴。

對于電子產品，相信大家都不會陌生，可是你知道嗎，這些電子產品都需要用到電子線束和連接線，那么大家有沒有想過這一條條的連接線和電子線束是如何生產出來的，下面德索五金電子工防師就來為您詳細介紹一下連接線、電子線束的生產流程。

關于連接線、電子線束的生產流程，可以從五個方面進行講解，具體如下：

1.電線剪切：就是將所需的各種成品電線剪切成所生產連接線所需的長度。

2.端子壓接：就是將合適的端子壓接至剪切好的電線上。

3.分裝sub assembly：安裝接插件等成為小股分線。

4.總裝assembly：將各種小股分線在大的工裝板上組裝，用膠帶包扎，安裝各種保護件，如波紋管、保護支架等。

5.檢測：在專設檢測板上檢測各個電路是否暢通，外觀檢測，grommet防水檢測等。

以下是德索五金電子生產連接線、電子線束的整個生產過程：

1、下線;

2、壓接;

3、分裝;

4、組立;

5、線路檢測;

6、外觀檢查;

7、包裝;

8、入庫;

9、出貨。

關于連接線、電子線束的生產流程就介紹到這了，了解更多連接線、電子線束生產的知識，可進入我們的線纜專題頁面查看更多。德索電子公司可以定制所有常規連接線、電子線束產品，如果各位客戶有這方面的產品需求請撥打我們的熱線電話400-6263-698，專業工防師為您服務。采購定制射頻線纜、射頻連接線、電子線束，找德索電子，14年的技術沉淀，產品銷往全球四十多個國家和地區，品質可靠，性能良好，深受用戶的信賴。最后，衷心祝愿每一位用戶都能找到靠譜的連接器制造商和優質產品。
