要認識一款產品，如果對于其工作原理一竅不通的話，那根本談不上是認識，同軸電纜也不例外。那么同軸電纜的工作原理是什么呢?下文中，德索電子工防師將重點為您介紹一下同軸電纜的工作原理，相信讀完之后您會對同軸電纜有一個更深入的了解。

我們也可以把同軸電纜，叫做射頻電纜，此產品一般有兩個同心導體，而導體和屏蔽層又共用同一軸心的電纜。最為常見的同軸電纜一般由絕緣材料隔離的銅線導體組成，在里層絕緣材料的外部是另一層環形導體及其絕緣體，然后整個電纜由聚氯乙烯或特氟綸材料的護套包住。

同軸電纜由里到外分成四層：中心銅線(單股的實心線或多股絞合線)，塑料絕緣體，網狀導電層和電線外皮。中心銅線和網狀導電層建立電流回路。由于中心銅線和網狀導電層為同軸關系而而出名。同軸電纜傳輸交流電并非直流電，換句話說每秒鐘會有好幾回的電流方向產生逆轉。

假如采用通常電線傳輸高頻率電流，這種電線就會相等于一根向外發射無線電的天線，這類效應損耗了信號的功率，使得接收到的信號強度減小。同軸電纜的設計構思更是要為處理這一難題。中心電線發射出來的無線電被網狀導電層所隔離，網狀導電層可以通過接地的形式來操縱發射出來的無線電。

連接器同軸電纜產品也會存在一個難以避開的難題，比如同軸電纜某一段產生比較大的擠壓或者扭曲變形，那么中心電線和網狀導電層相互之間的距離就不是始終如一的，這會導致內部的無線電波會被反射回信號發送源。這類效應減低了可接收的信號功率。為了戰勝這一難題，中心電線和網狀導電層兩者之間被添加一層塑膠絕緣體來確保它們之間的間距始終如一。這也造成了這類電纜較為僵直而不易彎折的特性。

讀完上文之后，您對于同軸電纜的工作原理應該弄清楚了吧，了解更多的于同軸電纜相關的技術知識，可進入我們的同軸電纜知識科普專題頁面查看：http://gdylhg.cn/category/rf-connectors/tzdl/。德索五金電子，是東莞地區比較出名的同軸電纜制造商，在國內同軸電纜廠家排名中一直遙遙領先，有著十五年的射頻同軸電纜、射頻同軸連接器生產經驗，擁有多項射頻同軸電纜產品相關的專利，產品通過了ISO認證，符合國際環保要求，質量可靠，售后體系完善，值得您的信賴。

選擇德索，將是您獲取優質射頻連接解決方案的良好開始，立即撥打我們的免費熱線電話：400-6263-698，專業射頻電子工防師為您免費服務?！案闱宄S電纜工作原理就這么簡單”文中使用的配圖，均是我公司的產品高清拍攝圖，僅供本司客戶免費查閱，請勿抄襲用作商業用途，謝謝合作。

本文來源：http://gdylhg.cn/23399.html

采購?fù)S連接器，撥打電話：400-6263-698。同軸連接器廠商工防師將會為您介紹一下同軸連接器產品的特點，希望通過我們的講解，您能對同軸連接器特點有一個基本的了解。一般來說，同軸連接器的產品特點主要表現在5個方面，具體內容如下：

1.規格品種多：國際通用系列20多個，品種規格更多。

2.零件加工主要是車削機加工，裝配手工作業多，難以進行自動化裝配。

3.靠機械結構保證電氣特性，屬機電一體化產品，與其它低頻類連接器有本質的區別。

4.產品可靠性，失效模式與失效機理復雜。

5.產品更新?lián)Q代時間慢。

讀完上文之后，您對于同軸連接器的產品特點是什么應該有一個基本認識了，更多同軸連接器方面的技術知識，德索工防師會繼續編輯整理發布在我們的資訊頻道，供您免費查閱。如需采購?fù)S連接器相關的產品，請直接撥打我們的熱線電話：400-6263-698，專業工防師免費為您服務。德索同軸連接器系列的產品種類豐富，任何你想要RF同軸系列在我們的官網上您都可以找到。

德索電子，專業的同軸連接器生產廠商，選擇我們的同軸連接器產品，您不用為售后問題擔憂，我們承諾所有客戶一年內免費質保，并且能夠保質保量的為客戶提供貨物。還在猶豫什么呢，趕快來德索官網下單吧，您想要的好產品全在這里。

熱門專題：連接器廠家排名? |

本文來源：http://gdylhg.cn/22058.html

在我們的生活中，很多地方都使用到同軸連接器產品，雖然同軸連接器在我們周圍有著較高的出鏡率，但是人們對于同軸連接器的選型未必了解。下面德索電子工防師將會為您詳細介紹一下同軸連接器選型方面的知識，希望通過我們的介紹，您對于同軸連接器有一個更深的認識。

同軸連接器的選型，有8個方面需要引起人們的注意，具體內容如下：

1.選定的同軸連接器要符合實際使用的頻率范圍。

2.選定的同軸連接器要有較小的駐波比。

3.有IM要求時，要考慮同軸連接器的材料及鍍層。

4.選定的同軸連接器要與配接的同軸連接器或電纜的阻抗匹配。

5.螺紋同軸連接器的EMC比任何卡口式、推拉式同軸連接器要好。

6.選定的同軸連接器要有較小的插入損耗。

7.通常情況下，直式同軸連接器的電性能比彎式的要好，可以根據實際使用情況來選用。

8.通用同軸連接器滿足要求時，不選用高性能同軸連接器。

讀完上文之后，您對于同軸連接器的選型知識應該心中有數了吧。更多與同軸連接器采購相關的內容，德索工防師會繼續編輯整理發布在射頻專題上供您免費查閱。如需采購?fù)S連接器相關的產品，請進入我們的射頻產品專題頁面挑選您心儀的產品，專題地址：http://gdylhg.cn/rf-connectors/。德索電子，國內專業的同軸連接器生產廠商，我們生產的同軸系列產品均通過了ISO認證，符合國際環保要求，質量可靠，售后體系完善，值得您的信賴。下單咨詢，撥打電話：400-6263-698，專業工防師免費為您服務。

本文來源:http://gdylhg.cn/22054.html

關于射頻連接器相關的技術文章，德索已更新過很多篇了，但是關于射頻連接器中濾波器SAW原理這塊還從未涉足過，下文中德索電子將重點為大家科普一下射頻連接器中濾波器SAW原理，讓大家對射頻連接器有一個更深入的認識。

您知道SAW濾波器全名是什么嗎，在業內，它也被人們稱為聲表面波濾波器，主要是采用石英晶體、壓電陶瓷等壓電材料作為原材料，利用其壓電效應和聲表面波傳播的物理特性而做成的一種濾波專用型器件，運用于電視機及錄像機中頻電路中，以取代LC中頻濾波器，使圖像、聲音的質量大大提高。聲表面波SAW(Surface Acoustic Wave)就是在壓電基片材料表面產生和傳播、且振幅隨深入基片材料的深度提升而迅速降低的彈性波。

德索工防師指出，SAW濾波器由壓電材料制成的基片及燒制在其上面的梳狀電極所組成，當給聲表面波濾波器輸大端輸入信號后，在電極司壓電材料表面將產生與外加信號頻率相同的機械振動波。該振動波以聲波速率在壓電基片表面?zhèn)鞑?，?dāng)該波到底輸出端的時候，由輸出端梳狀電極構成的換能器將聲能轉換成交變電信號輸出。

SAW濾波器是由兩個換能器組成的，輸入端換能器將電能轉換成聲能發出聲表面波，而輸出端換能器則是將接收到的聲表面波聲能轉換成電能輸出。聲表面波濾波器就是使用壓電基片上的這2個換能器來產生聲表面波和檢出聲表面波的，以完成濾波的功能。

SAW濾波器最為主要的特點是設計較為靈活、模擬/數字兼容、群延遲時間偏差和頻率選擇性優良(可選頻率范圍10MHz ~ 3GHz)、輸入輸出阻抗誤差小、傳輸損耗小、抗電磁干擾(EMI)性能好、可靠性高、制作的器件體積小、重量輕(其體積、重量各自是陶瓷介質濾波器的1/40 和1/30 左右)，且能構建多種復雜的功能。SAW濾波器達到了短小化和高頻化、數字化、高性能、高可靠等方面的要求。當然它有著自身的不足之處，那便是需要的基片原材料比較昂貴，同時對基片的定向、切割、研磨、拋光和制造工藝也有著較高的要求。

關于“射頻連接器中濾波器SAW原理”的內容就介紹到這里了，如果對于文中某些地方存有疑惑，可以向我們發送郵件進行咨詢，專業工防師會第一時間為您答疑解惑。目前，德索官網上更新了上百篇射頻相關的技術資料，足以解決大部分用戶關于射頻產品方面的問題，查閱地址：http://gdylhg.cn/products/。

德索電子，國內專業的射頻連接器制造商，有著非常成熟的生產產業鏈，專注射頻領域15年，我們生產的射頻連接器產品包含了BNC、SMA、TNC、MMCX、MCX、F頭、N頭、SMB、UHF、Fakra等，每一款均通過了ISO認證，符合國際環保要求，如果您想采購這些優質射頻產品的話，撥打我們的電話400-62636-698即可。

何為同軸連接器，它是指聯接2個軸的端部常用到的零部件,以確保2個軸的中心線在相同軸線上。通常用于聯接主動軸與從動軸，將主動軸的轉動運動傳輸給從動軸。想要認識同軸連接器，就要從它的種類、耦合結構、技術參數三個方面來說起。因?yàn)椋N類、耦合結構、技術參數是它最為基礎的部分。下面，請跟隨德索工防師的步伐，一起來了解一下吧。

一、同軸連接器種類

1).通常同軸連接器

2).雙同軸連接器

3).三同軸連接器

4).高壓同軸連接器

5).PCB同軸連接器

二、同軸連接器耦合結構

1).螺紋連接

2).雙卡口插入式

3).滑接式

4).卡接式

三、同軸連接器技術參數

1).電氣性能:波阻抗,截止頻率,回波損耗,插入損耗,工作電壓,絕緣阻抗,介電常數;

2).機械性能:插入,拔出力,端子保持力,耐久力;

3).環境性能:老化測試,熱沖擊性,溫—濕循環 (耐潮性);

讀完上文之后，您對于“同軸連接器種類、耦合結構、技術參數”應該不陌生了吧，更多同軸連接器相關的技術內容，您可以上我們的射頻技術專題查看。需要采購?fù)S連接器相關產品，立即撥打免費熱線：400-6263-698，專業工防師免費為您服務。德索電子，東莞地區的專業同軸連接器生產廠家，我們的同軸系列產品使用的原材料全是符合ROSH要求的，在射頻同軸領域已有有十四年的經驗了，產品通過了ISO認證，有著完善的售后體系，如果你正在尋找合作廠商，不妨考慮一下我們，不會讓您失望。

“簡述同軸連接器種類、耦合結構、技術參數”文中使用的配圖均是德索攝影團隊高清原創拍攝，僅供用戶免費查閱，請勿轉自其他商業用途，謝謝配合。

本文來源：http://gdylhg.cn/20764.html

對于一名經常采購連接器的人員來說，有必要認真了解一些射頻連接器的七大性能指標，如果不重視這些性能指標，恐怕會讓您的射頻連接器采購工作帶來一些遺憾。那么到底射頻連接器的七大性能指標是什么呢，下面德索電子工防師就來為您詳細介紹一下射頻連接器七大性能指標。

德索電子工防師指出，射頻連接器的性能指標主要包含了特征阻抗、反射系數、電壓駐波比、插損、三階互調、截止頻率、介電常數七個方面，具體內容如下：

1、 特征阻抗: 由傳輸線的電容和電感決定的傳輸線的一種固有特征，反映了電場和磁場在傳輸線的分布狀況，只要傳輸線的介質是均勻的，特征阻抗是一個常數。在同軸線纜或同軸連接器，特征阻抗由外導體的內徑，內導體的外徑及內外導體間的介質的介電常數決定，存在如下的量化關系。

2、 反射系數: 反射電壓與輸入電壓的比值，數值越小說明反射的能量越少，匹配越好，特征阻抗越接近，連續性好。

3、 電壓駐波比: 輸入電壓與反射電壓的和與輸入電壓與反射電壓的差的比值，此值大于或等于1，越小越好，與反射系數有一定量化關系。

4、 插損：指當一個元器件或系統插入連接到某個電路時，使該電路產生能量損耗，所損耗的能量為該元器件或系統的插損，往往以dB為單位。

5、三階互調：被動元器件(如連接器)產生的非線性的兩個或多個頻率的噪音。引起三階互調的因素較復雜，需專業的設計和生產技術來降低或預防。

6、截止頻率：當電磁波頻率太高(波長太短)時，同軸線纜或同軸連接器的介質空間尺寸(相對于波長)以致電磁波無法再以TEM(電磁波的傳播方向，電場方向，磁場方向3者相互垂直)的方式傳播時的頻率，同軸線纜或同軸連接器的外導體內徑，內導體外徑越小則截止頻率越高。

7、 介電常數：用于衡量絕緣體儲存電能的性能,代表了電介質的極化程度，也就是對電荷的束縛能力，介電常數越大，對電荷的束縛能力越強. 介質在外加電場時會產生感應電荷而削弱電場，原外加電場(真空中)與最終介質中電場比值即為介電常數(permittivity),又稱誘電率或相對電容率。如果有高介電常數的材料放在電場中，場的強度會在電介質內有可觀的下降。一個電容板中充入介電常數為ε的物質后電容變大ε倍。電介質有使空間比起實際尺寸變得更大或更小的屬性。例如，當一個電介質材料放在兩個電荷之間，它會減少作用在它們之間的力，就像它們被移遠了一樣.當電磁波穿過電介質，波的速度被減小，有更短的波長.連接器常用的絕緣材料的介電常數一般在2-5間,如特氟龍是2.1,FR4是4.6。

關于射頻連接器七大性能指標的知識就介紹到這里了，后續德索工防師會為您帶來更多射頻技術資料，感興趣的用戶記得多多關注我們的網站最新動態。“射頻連接器七大性能指標應該被重視”文中使用的配圖均是德索攝影團隊高清原創拍攝，僅供用戶免費查閱，請勿轉自其他商業用途，謝謝配合。東莞連接器生產廠家咨詢電話：400-6263-698，專業工防師免費為您服務。

從2005年開始，德索電子一直專注于射頻同軸連接器領域的研究，射頻產品的性能作為最重要的環節之一，我們?cè)谏a(chǎn)過程中，重視著每一個工序的細節，力求給選擇我們的客戶做性價高、放心的產品.如果您正在尋找射頻連接器生產廠商，不妨考慮一下德索五金電子，我們擁有著十四年的射頻連接器生產經驗，可快速解決各種連接器生產設計中的難題，幫助用戶少走彎路，產品通過了ISO認證，符合國際環保要求，值得您的信賴。

您知道當射頻連接器磨損后性能上會有何影響嗎，下文中，德索工防師主要會為您介紹一下射頻產品磨損后對其性能帶來的一些影響。射頻同軸連接器產品如果出現了磨損的話，會給其性能帶來一些不良的影響，這是必然的。在磨損的過程中，通常會清除掉為碰觸材質提供防腐蝕保障的連結表面層。哪怕是較為常見的銅合金接觸材質，在環境中都非常容易銹蝕。

射頻同軸連接器磨損最主要的兩個原因：

一、最突出的這種情況是，當插頭和插座接觸面相互之間滑動觸碰時，每次咬合全過程都要產生磨損。

二、連接器使用期內因?yàn)槲?dòng)而造成的磨損。微動是由機械擾動或熱膨脹錯配力造成的小尺度運動，從幾微米到幾十微米。

當射頻產品受到磨損后，要如何應對呢?綜合考慮射頻同軸系列產品的性能，在可以接受/需用低接觸力的應用中，比如說在小電流、高pin數的低咬合力和高耐久性應用中，預估的磨損機制是拋光磨損，并且磨損率將很低。

一般來說，功率應用需要使用更高的接觸力，以考慮在電阻和穩定性對接觸界面的更高需求。在這些情況下，粘合劑和磨料磨損機制可能更活躍。也是很多功率連接設計應用好幾個接觸梁的緣由之一。這種系統減少了連接器電阻，由于好幾個梁是電并聯的，而且他們還可以設計成具備較低的接觸力，以降低粘合劑和磨料磨損的概率。

德索電子工防師指出，在射頻產品系統的設計和生產制造中，磨損問題必須得到一個更好的解決方案才行。因?yàn)槟p率與硬度成反比，錫成品連接器的磨損率將大于金連接器。這類關系也表明了為何一般而言使用所說的硬金。另外不良影響黃金成品連接器磨損的設計主要參數是鎳底板。光潔度的高矮會影響連接器在沒有磨損的具體情況下能夠經受的磨損頻次。一些要考慮薄金或閃光金等。假如察覺連接器系統在磨損性能這方面欠缺，則接觸潤滑劑才能充足提升性能，以滿足應用規定。連接器的設計須要充分考慮磨損難題，不然對連接器性能的不良影響將是致命性的。

讀完上文之后，您對于射頻連接器磨損后性能上會有何影響應該清楚了吧，更多射頻連接器相關的技術文檔，請登錄我們的射頻知識科普頻道：（http://gdylhg.cn/category/rf-connectors/）查看更多。采購射頻連接器相關的產品，直接進入射頻連接器產品專題（http://gdylhg.cn/rf-connectors/）頁面查看。有任何關于產品方面的問題，直接撥打免費熱線電話：400-6263-698.

德索電子是國內知名的射頻連接器生產廠商，我們擁有著多項射頻同軸連接器有關的專利，產品通過了ISO認證，嚴格執行質量管理體系，幾十名質量控制人員，具備先進的連接器生產設備，可以高效快速的完成客戶的產品訂單需求，在國內外有著良好的口碑與聲譽，如果您正在找一家合作的制造供應商，德索將會是您的一個可靠選擇。

射頻產品專題：http://gdylhg.cn/rf-connectors/（點擊進入查看，采購熱線：400-6263-698）

當下的時代，是一個通訊超級發達的時代，用在通訊行業中的射頻同軸連接器產品也是多不勝數。那么一些通訊行業的客戶在采購射頻同軸連接器時怎么評判產品的質量呢，下面德索連接器工防師就來告訴您射頻同軸連接器質量好不好誰說了算。

德索連接器工防師覺得，產品質量的好壞，需要從原材料、特性阻抗、頻率、駐波比賽格方面來判斷，具體如下：

1、材料

連接器常用的有黃銅，青銅，銅，不銹鋼，PTFE。黃銅和青銅，價格也比較低，硬度低，易加工，生產效率高。這些金屬原材料的價格決定了成本。

2、特性阻抗

連接器的無線電頻率的特性阻抗是最常用的50 2Ω和75Ω。很多連接器都有50Ω和75Ω兩種。正常的50歐姆連接器，用于高頻率，高性能的產品; 75Ω連接器，低頻率，頻率低于4GHz的，多數是CCTV，數碼電視這類用戶選擇。

3、頻率

射頻同軸連接器的頻率范圍，客戶需根據你的產品選擇連接器的頻率。選擇連接器的工作頻率影響整體電氣性能的要求;和高頻設備的報廢等。要注意不同設計的連接器其頻率有較大差異，次品的頻率遠遠沒有達到行業標準的要求。

4、VSWR

電壓駐波比是射頻同軸連接器是最重要的性能指標之一，駐波比越大，反射功率越高，傳輸效率越低。從能量傳輸?shù)慕嵌瓤紤]，理想的VSWR為1:1 ，即此時為行波傳速狀態，在傳輸線中，稱為阻抗匹配;最差時VSWR無窮大，此時反射系數模為1，為純駐波狀態，稱為全反射，沒有能量傳輸。

讀完上文之后，您對于“射頻同軸連接器質量好不好誰說了算”應該清楚了吧，更多射頻連接器相關的技術資料，我們會陸續更新在網站上。采購射頻連接器，立即撥打我們的免費熱線電話：400-6263-698。您對于德索五金電子專注于射頻連接器的生產，至今已有十四年的技術沉淀，可以快速解決各種射頻產品生產制造中的難題，提供OEM/ODM及定制化服務，用心做好每一款射頻連接器產品，始終將客戶的滿意度作為我們的重中之重。

本文來源：http://gdylhg.cn/13482.html

您對于同軸電纜的產品知識了解多少，下文中，德索工防師將為您介紹一下同軸電纜的結構特點以及其發展簡史情況，希望我們的見解，能對您認識同軸電纜產品有所幫助。采購?fù)S電纜，找德索五金電子，專業同軸電纜連接器供應商，十四年的同軸電纜生產經驗，ISO認證品質，一年質保，售后完善，值得信賴。

　　同軸電纜結構特點：

同軸電纜由內部導體環繞絕緣層以及絕緣層外的金屬屏蔽網和最外層的護套組成。這種結構的金屬屏蔽網可防止中心導體向外輻射電磁場，也可用來防止外界電磁場干擾中心導體的信號。

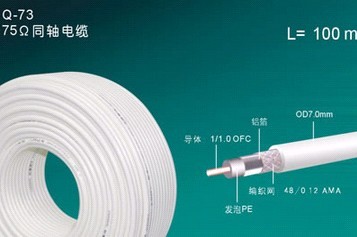

結構示意圖：



　　同軸電纜的發展簡史:

第一代同軸電纜：實芯聚乙烯材料作絕緣介質的同軸電纜

特點：工藝簡單、衰減大。

第二代同軸電纜：化學發泡聚乙烯材料作絕緣介質的同軸電纜

特點：發泡度50%以下，而且有化學發泡劑殘留物，影響介電性能。

第三代同軸電纜：藕芯縱孔聚乙烯材料作絕緣介質的同軸電纜

特點：衰減較前二代都低，但藕狀體易滲水，國外規定其使用壽命為五年。

第四代同軸線纜：物理發泡聚乙烯材料作絕緣介質的同軸電纜

特點：發泡度高達80%，衰減特小，微孔密閉，性能穩定，使用壽命長。

讀完上述內容之后，您對于“同軸電纜特點及發展簡史”應該有一個基本認識了，更多與同軸電纜線纜相關的內容，可進入我們的線纜之窗(gdylhg.cn/category/xianlan/)查詢更多。德索五金電子，提供各種線材線纜連接器產品的定制服務，如果您有同軸線材電纜的采購需求，不妨撥打我們的熱線電話：400-6263-698，專業線材線纜工防師全程輔助您的采購工作。

作為一名工防師，每天會接觸到各種各樣的連接器產品，而射頻是其中比較常見的一種。在這里，想問一下各位用戶，對于射頻連接器線上的駐波比知識了解多少，知道射頻連接器線上駐波比如何測量嗎，下面德索五金電子工防師就來為您講解一下射頻連接器線上測駐波比的方法，希望我們的介紹能對您有所幫助。

關于射頻連接器線上測駐波比，有一個最簡單的方法，那就是使用射頻網絡分析儀儀器，采用這臺機器可以很直觀快捷的得到射頻連接器的駐波比數據，結果準確可靠。好了，關于射頻連接器線上測駐波比的方法的內容就介紹到這里了，如果您有更多關于射頻連接器產品特性方面的問題不懂的話，可以上我們的射頻同軸連接器知識頻道頁了解其他專業性文章。

德索五金電子連接器廠商生產制造的射頻連接器駐波比方面的性能都是按照工業性能設計完成，符合各種工防學原理，廣大用戶可放心采購。如果您有特殊的射頻連接器駐波比需求，可以與我們的射頻工防師進行溝通，我們會盡可能的滿足用戶的產品需求。德索官網上目前展示了很多款以往制造的射頻產品，性能良好，使用壽命持久，期待您致電采購。

這篇“射頻連接器線上測駐波比方法”文章內容由德索運營團隊原創編撰，謝絕任何用于商業用途的轉載，若有發現侵權行為，我們?cè)诖吮Ａ糇肪糠韶?zé)任的權利。

本文來源：http://gdylhg.cn/8312.html
