知道BNC連接器的人有很多，但是能清楚說出來BNC連接器種類怕是沒幾個，關于BNC連接器的種類問題，德索五金電子工防師將在下文中為您介紹BNC連接器種類的詳細內容，讓您清楚BNC連接器種類究竟是什么樣的。

弄清BNC連接器的種類，對于采購者而言十分有益，可以幫助其在今后的產品采購中，更好的選擇產品。NC連接器包括：

BNC-T型頭，用于連接計算機網卡和網絡中的纜線;

BNC桶型連接器，用于把兩條細纜連接成一條更長的纜線;

BNC纜線連接器，用于焊接或擰接在纜線的端部;

BNC終端器，用于防止信號到達電纜斷口后反射回來產生干擾。終端器是一種特殊的連接器，內部有一個精心選擇的匹配網絡電纜特性的電阻。每一個終端器必須接地。

閱讀完上述內容之后，您對于BNC連接器種類應該有一個大概的印象了，想了解更多關于BNC連接器的資訊以及產品信息，可以進入德索五金電子的BNC產品頻道，了解詳細的BNC產品規格、圖紙、等其他屬性。德索電子BNC連接器均通過了ISO認證，價格合理，是采購者的放心之選。

bnc連接器是元器件采購中頻率較高的產品，經常會有客戶下bnc連接器方面的訂單，這樣一來，客戶就會考慮到bnc連接器品牌哪家好的問題，那么到底bnc連接器品牌哪家好呢?對于這個問題，德索五金電子技術人員將在下文中為您進行詳細的介紹。

在我們了解bnc連接器品牌哪家好之前，需要先弄懂bnc連接器的基本知識，如果對于bnc連接器的概念都不懂的話，在品牌的選擇方面勢必會有些懵逼，只會知其然不知其所以然。在各種花哨的包裝下，忘記了自己采購產品的初衷——產品性能。

那么什么是bnc連接器呢?德索五金電子指出：BNC連接器(英語：Bayonet Neill-Concelman，直譯為“尼爾-康塞曼卡口”)是一種很常見的RF端子同軸電纜終結器。判定此種連接器質量的方法主要有三點：

第一：通過產品的表面來看，鍍層光亮細膩的為好，銅的純度越高越光亮，有些產品外面光亮，卻是鐵質的。

第二：吸鐵石吸附測試，一般情況下只有卡口彈簧和尾部彈簧為帶鐵質材料;線夾、插針和套殼為銅質，其他部件為鋅合金 。

第三：刮開表面鍍層看材質：通過刀片等利器刮開表面的鍍層直觀的看材質，通過刮開線夾、插針、屏蔽套筒鍍層直觀對比產品材質。

在我們了解完如何分辨bnc連接器產品質量的方法之后，相信您已經知道自己想要的是什么了，在大部分的客戶心里，好的品牌一定代表著好的質量，但是當您知道如何分辨連接器質量性能的方法之后，對于您來說，好的產品就是好的品牌。德索五金電子是一家專業的bnc連接器制造商，有自己的工廠，十二年的bnc生產經驗，所生產的bnc產品均通過ISO認證，是客戶們可以放心選擇的一個品牌。

德索五金電子bnc接頭系列產品種類較多，點擊http://gdylhg.cn/rf-connectors/bnc-connectors/進入查看商品詳情，可以了解到產品使用的材料、規格、圖紙、包裝與運輸方式等。如果您有bnc連接器采購定制需求，撥打我們的電話0769-81153906。

最近，不少用戶在網上發問：“SMA接口 可以接電腦嗎? 可是我找不到電腦有插口啊。是不是要轉換還是什么的”。對于這些連接器sma接口怎么使用的問題，德索五金電子技術人員將在下文中為您詳細的解答連接器sma接口的使用問題。

其實，連接器sma的使用，十分簡單，只需將插頭插入，旋緊螺紋即可。用戶朋友們可以拿起自己手邊的sma產品試驗一下。連接器sma接口怎么使用的問題，您應該已經清楚了，在弄懂連接器sma接口怎么使用之后，用戶應該系統的了解一下sma接口的概念，原理等。

德索五金電子技術人員指出：SMA接口是一種連接方式，也稱為SMA連接器。適用于頻率范圍直至26.5GHz的微波領域的應用。應用范圍如電信通訊、網絡、無線通訊以及檢測和測量儀器。用作射頻信號的連接。它具有頻帶寬、性能優、高可靠、壽命長的特點。

SMA接口有兩種形式，標準的SMA是一端“外螺紋+孔”，另一端“內螺紋+針”;反極性 RP-SMA是一端“外螺紋+針”，另一端為“內螺紋+孔”。類似的接口還有TNC接口，N型接口，和SMA接口在外形和用途上有相似，但尺寸不同。

閱讀完上述內容之后，您對于連接器sma接口怎么使用以及sma相關原理、概念知識有一個基礎了解了，如果您還有更多關于sma方面的問題不懂，可以向我們發送郵件咨詢，我們會第一時間回復您的郵件，郵件地址：dosin2005@dosin-china.com。采購以及定制sma，撥打電話 0769-81153906，查看sma產品圖紙、規格、參數等信息，點擊http://gdylhg.cn/rf-connectors/sma-connectors/。

在連接器中，有一款Q9系列的產品，這一款產品與bnc連接器有什么不同呢?相信很多人都不太懂這個問題，下面德索五金電子技術人員將為大家介紹一下Q9頭連接器以及bnc連接器的知識，讓大家更好的區別BNC連接器與Q9連接器。

bnc連接器（展示圖）

bnc連接器的英文全稱是Bayonet Neill-concelman，直譯為“尼爾—康塞曼卡口”，它由一根中心針、一個外套和卡座組成。而Q9接頭在外形上幾乎與bnc連接器一模一樣，外行人，根本無法區分這兩種產品，甚至不少專賣bnc連接器的人都無法說出bnc連接器與Q9的區別，這就導致不少從業者拿Q9頭當bnc來賣。

BNC接頭與Q9接頭的區別：BNC是尺寸英制的標準，而Q9是國標，具體表現在中間的芯子部分(下圖箭頭所指的紅色圈圈部分)，BNC的膠芯更細一點、離接頭的邊沿更遠一點(為3.8mm)，而Q9的要粗且離邊沿更近。

Q9頭連接器（展示圖）

Q9頭與BNC像DB9公母頭一樣的一對關系.用于像示波器,信號發生器等.Q9和NBC的口徑稍微有點不同，BNC的母頭中間的縫隙比Q9得稍微大一些，一般示波器都是BNC的，用Q9也能插進去，但是時間長了會插壞的，另外一半頭上都是有標記的，留心一下就知道了。50歐姆適用于傳輸功率，75歐姆適用于傳輸信號。數字線必須是75歐姆的。

閱讀完上述內容之后，您應該對“bnc連接器與Q9頭連接器什么不同嗎”這個問題有一定的了解了，想了解更多關于bnc連接器的相關知識，可以查閱http://gdylhg.cn/news/其他文章。如果您需要采購或者定制bnc連接器產品，可以撥打我們的電話0769-81153906。

BNC接頭主要用于監控工防中攝像設備輸出時候?qū)Ь€和攝像機的連接頭，與普通的d-sub接頭有所差別。不知道您對于視頻監控BNC連接器接頭制作的知識了解多少，接下來德索五金電子技術人員將會手把手教您制作一下視頻監控BNC連接器接頭，親測額，絕對管用。

免焊Q9：

將視頻線剝開，剪掉錫紙，并將銅芯上的絕緣殼剪掉，留出部分銅芯線，屏蔽層的金屬擰成另一條線;把Q9接頭的套筒擰下來，用螺絲松開接頭上的螺絲，將套筒套到視頻線上，視頻線同心軸插到接頭的同心孔，螺絲擰緊，并且將金屬網絲穿過鐵片固定到接頭鐵片上，將鐵片包在視頻線上用鉗子夾緊，擰上套筒就完成接頭安裝了，如下圖：

制作監控bnc接頭連接器所需的工具主要有螺絲刀、鉗子、常用電工工具。

方法/步驟

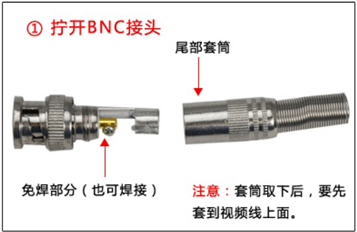

第一步、擰開BNC接頭

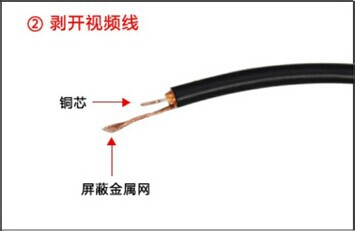

第二步、剝開視頻線

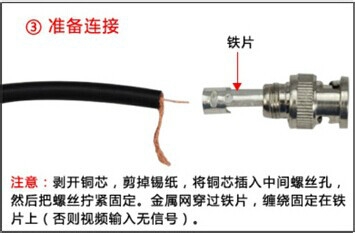

第三步、準備連接

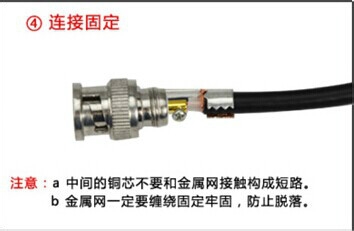

第四步、連接固定

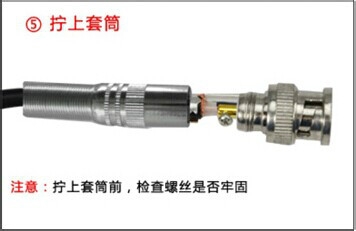

第五步、擰上套筒

第六步、完工檢查

END

注意事項

銅芯不能和金屬網接觸避免造成短路

金屬網一定要纏繞固定牢固，防止脫落

閱讀完上述內容之后，您對于視頻監控BNC連接器接頭制作應該已經十分清楚了，只要按照上文的圖片步驟，一步一步操作，相信您很快能完成一個標準的視頻監控BNC連接器接頭制作，并體驗到這種動手操作的樂趣。德索五金電子是一家專業的bnc連接器生產廠家，有著十二年的bnc連接器生產經驗，產品通過了ISO認證，客戶們可以放心購買。

bnc連接器的運用是非常廣泛的，在很多多媒體的數據傳輸接口中都有應用，隨著行業競爭的白熱化，各大廠商在bnc連接器材料的選擇上，各不相同。那么什么樣的原料能造出好的連接器，下面德索五金電子將為您詳細剖析一下關于bnc連接器原材料的相關知識，希望對您有所幫助。

選好材料，對于bnc連接器的生產質量是非常關鍵的，選擇劣質材料，勢必導致bnc連接器性能的大大下降。通常而言，一款好的bnc連接器產品，在金屬材質方面的要求，通常是要具備良好的傳導性，而銅便是傳導性最好的金屬。但是由于銅的價格較高，所以行業中出現純銅的比率是比較少的。

另一個不可忽視的原因，銅本身易被氧化，不利于接觸傳到，就需要在外表鍍上耐氧化的金屬，比如鋅，銀，錫等。現在市面上較好的bnc連接器就是金屬使用純銅鍍鋅或銀，搭配好的PVC塑料件，使整個BNC連接器達到一個良好的傳導件。

閱讀完上文之后，您對于bnc連接器原材料選擇的問題應該有所了解了，如果您對于bnc連接器規格、圖紙、價格等方面，還存在困擾，可以撥打德索五金電子電話：0769-81153906，我們會安排專業人員解決您的問題。查看更多關于bnc產品的圖紙，點擊http://gdylhg.cn/rf-connectors/bnc-connectors/了解更多。

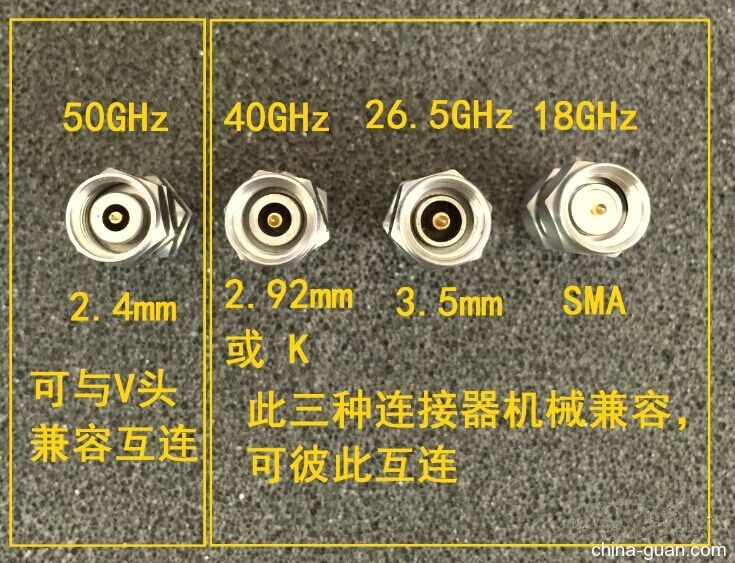

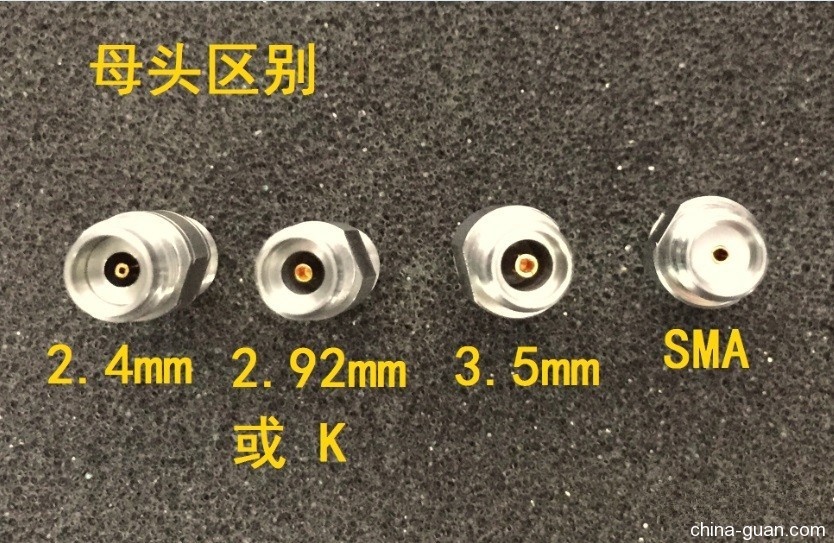

對于3.5mm/2.92mm/2.4mm/SMA連接器四者區別，相信很多從業者并不是很清楚。作為德索五金電子有限公司的一員，小編很高興為您分享一下關于3.5mm/2.92mm/2.4mm/SMA連接器的相關知識，希望這些知識能夠?qū)δ兴鶐椭?。不少用戶曾?jīng)遇到這樣的狀況，3.5mm/2.92mm/2.4mm三種類型的連接器，哪一種可以直接與sma連接器無縫對接呢?；卮疬@個問題之前，我們應該先來認識一下這幾種連接器：

最初，SMA連接器設計用于0.141″半硬同軸電纜，一般采用聚四氟乙烯介質填充，在工防工業中主要作為微波應用的精密連接器。在當時的條件下，由于SMA連接器的體積小、能在較高的頻率(配接半硬電纜的頻率范圍為DC～18GHz;配接柔軟電纜時為DC～12.4GHz)下工作，很快得到普及。甚至后來發展起來的毫米波連接器(如3.5mm、2.92mm)也考慮與其機械兼容的問題。

何為3.53.5mm連接器，它是外導體內徑為3.5mm，特性阻抗為50Ω，連接機構為1/4-36UNS-2英制螺紋的連接器。與SMA連接器最大的不同是：3.5mm采用空氣介質。3.5mm連接器的外導體較SMA連接器厚，機械強度好于SMA連接器。所以不僅電氣性能優于SMA連接器，而且機械耐久性、性能的可重復性均高于SMA連接器，因此較適合于測試行業使用。

2.92mm連接是外導體內徑為2.92mm、特性阻抗為50Ω、連接機構為1/4-36UNS-2英制螺紋的射頻同軸連接器。其結構與3.5mm連接器相似，只不過更小一些。2.92mm連接器在DC～46GHz頻帶范圍內，具有良好的電性能，且能與SMA連接器、3.5mm連接器機械兼容，很快地被廣大制造商認可，成為國際上應用最為廣泛的毫米波連接器之一。

2.4mm連接器，是外導體內徑為2.4mm，阻抗50歐姆的連接器而1.85mm連接器，是外導體內徑為1.85mm，阻抗50歐姆的連接器了。它們內徑尺寸更小，所以工作頻率更高，標稱頻率分別可達50GHz和67GHz。這兩種連接器之間機械兼容的，可以互連，不過需要記住的是，他們絕不能與2.92mm，3.5mm或者SMA連接器互相連接，不然可直接導致連接器的損壞!

讀完上述內容之后，相信大家對于3.5mm/2.92mm/2.4mm/SMA連接器四者區別已經有一個清楚的認識了，如果想了解更多于3.5mm/2.92mm/2.4mm/SMA連接器的信息，可以登錄http://gdylhg.cn/rf-connectors/sma-connectors/，查詢?cè)敿?xì)的產品規格、圖紙、原材料等。

采購及定制sma連接器，選擇德索五金電子，12年的sma連接器生產經驗，產品均通過ISO認證，在業界口碑良好。德索生產的sma產品，遠銷全球40多個國家，在國際上有很高的認可度。立即撥打我們的電話：0769-81153906。

您可知bnc連接器是什么樣的?在了解這個問題之前，您應該知道什么是bnc連接器。bnc連接器的英文全稱是Bayonet Neill-Concelman，翻譯過來是尼爾-康塞曼卡口的意思，屬于一種常見的射頻同軸電纜終結器。bnc連接器的型號有很多種，每一種的外形都一些細微的差別，德索五金電子的bnc連接器產品主要如下：

點擊鏈接http://gdylhg.cn/rf-connectors/bnc-connectors/，進入德索五金電子bnc連接器頻道，各種優質bnc連接器等您來選。德索五金電子已有十二年的bnc連接器生產經驗，質量過硬，所產商品均通過ISO認證，客戶們可放心購買。

bnc連接器簡介：BNC電纜連接器由一根中心針、一個外套和卡座組成，包含了BNC連接器基座、外套和探針三部分。

閱讀完上述內容之后，您對于bnc連接器是什么樣的，應該有一個大致的了解了。德索五金電子每一款bnc產品都提供詳細的圖紙、規格等信息供您查詢，原材料均來自實力廠家，您無需為此困擾。

射頻同軸連接器壽命測試寶典，試過都說好!對于很多客戶而言，在采購射頻同軸連接器產品的時候，除了考慮到價格因素外，還會考慮到射頻同軸連接器壽命的相關問題，下面德索五金電子技術人員就來教您一下射頻同軸連接器壽命測試的方法，絕對的干貨，不可錯過額。

準備一條長度為1米，二端為Nm的RG223測試電纜組件(BXT P/N：RG223-03-03-1000A)，被測的Nm接頭的螺套和外導體采用銅鍍?nèi)辖鸩牧?，?nèi)導體則采用鍍金黃銅。完成此項實驗需要滿足以下的一些條件：

1) 試驗針對其中一端的Nm接口，與一個Nf連接器進行對接，采用扳手進行連接和拆卸。為了保證精度，采用了不銹鋼材料的Nf接頭，一般情況下，不銹鋼材料的連接器的壽命是1000次，這要比銅材高出整整一倍。

2) 每插拔一次為一個循環，每100次插拔后測量一次電纜組件的插入損耗和被試驗端的接口的駐波，并記錄在2.2GHz頻率點上的數值。試驗共進行了2400次。

雖然上述試驗僅僅針對一只射頻連接器，不過從試驗結果我們可以得出一些拿來參考的結論：

1) 若所有產品的使用都是按照規則進行的，射頻連接器的壽命將會大大超過500次的標準值;

2) 在整個頻段內，沒有發現某個頻點有插入損耗和駐波的跳變現象。

3) 射頻連接器的插入損耗值隨著機械磨損而逐漸增加;而駐波則幾乎沒有變化;從過程看，似乎沒有一個明顯的失效點，所以在生產線上，如果沒有發現電纜的明顯故障，應建立強制報廢制度，以保證測試指標。

閱讀完上述內容之后，您對于射頻同軸連接器壽命測試方法有一定的了解了，德索五金電子擁有十二年的研發、生產、銷售經驗，生產的射頻連接器產品質量均通過ISO認證，使用壽命持久，用戶可以放心購買。采購熱線電話：0769-81153906，查看產品詳情，點擊http://gdylhg.cn/products/進入。

東莞德索五金電子2005年成立，專業研發、生產、銷售MICRO MINI BNC，BNC，BNC，TNC，N，UHF，MINI UHF，F(xiàn)，PAL，RCA，SOLDERLESS，F(xiàn)ME，SMA，SMB，SSMB，SMZ(BT43)，MCX，MMCX，1.6-5.6和1.0-2.3同軸系列，電纜組件。產品主要應用于通信、安防監控、汽車、醫療、航空、工防等領域，用以數據信號傳輸或電源供應。

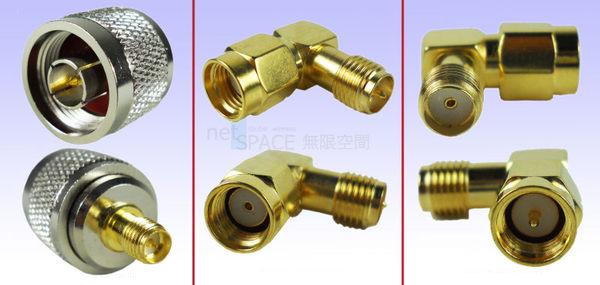

你對于射頻同軸連接器轉接器的通用規范知識了解多少，射頻連接器屬于電子元器件的一種，也被人們叫做rf連接器，用在器件與器件、組件與組件、系統與子系統之間形成電子連接器和射頻信號的傳遞，這樣就構成了一個完整系統所必須的基礎元件，它在微波電路中也起到了重要的傳輸作用。那么到底射頻同軸連接器轉接器的通用規范是什么樣的呢?下面德索五金電子技術人員詳細介紹一下射頻連接器通用規范方面的知識。

在地球村概念興起以后，全球化經濟逐漸一體化，射頻連接器的通用規范也就十分必要。不然，標準不統一，只會增加連接器全球發展的壁壘。射頻同軸連接器轉換器同其他電子元件想必，發展歷史較短。1930年的時候，世界上出現了最早的射頻同軸連接器UHF，到了二戰期間，由于戰爭的急需，隨著雷達、電臺和微波通信的發展，產生了N、C、BNC、TNC、等中型系列，1958年后出現了SMA、SMB、SMC等小型化產品，1964年制定了美國工防標準MIL-C-39012《射頻同軸連接器總規范》，從此，射頻同軸連接器開始向標準化、系列化、通用化方向發展。

截止到目前為止，射頻同軸連接器發展已經成熟，目前擁有的品類較多，擁有著有BNC、SMA、SMB、SMC、N、TNC、MCX、MMCX、CC4、SSMA、F、(1.0/2.3)、L8、L9(1.6/5.6)、L12、L16、L27、L29(7/16)、C3(AT&T)、C4.6(NEC)等系列、相同系列間轉接器、不同系列間轉接器、光纖連接器、微距型系列連接器等 。

以上內容便是德索五金電子針對射頻同軸連接器轉接器通用規范所做的講解，如果想了解更多關于射頻同軸連接器的知識，可以點擊進入http://gdylhg.cn/news/查看更多關于射頻同軸連接器的相關文章。采購或者定制射頻同軸連接器，撥打電話0769-81153906。

德索五金電子專業從事射頻同軸連接器研究、生產、制造工作，已有十三年的經驗沉淀，所有產品均通過ISO認證，遠銷海內外。了解德索產品詳情，進入http://gdylhg.cn/products/rf產品頻道，多款射頻同軸連接器轉接器供您參考。
