選擇連接器一直以來，都是用戶們比較關注的問題，因?yàn)檫x擇對了連接器，可以為我們省去很多麻煩的事情。那么工業連接器怎么選擇呢，下文中德索五金電子工防師，就為您整理了一篇關于工業連接器選擇的文章，圖文結合，由淺入深，相信看完之后您便會明白如何選擇工業連接器產品。
當我們?cè)谶x擇一款工業連接器的時候，我們需要做好以下的幾件事情：
插頭、插座哪個需要固定?哪個需要移動?判定使用環境/確定電壓、電流參數。

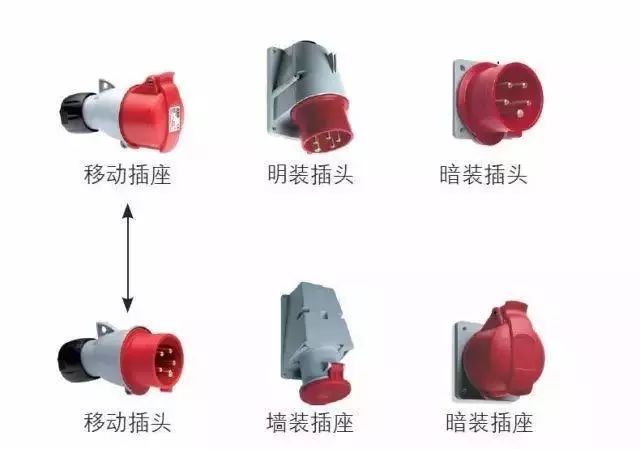

【1】插頭與插座
一根電纜的兩端，分別連接電源和用電設備。在兩端，分別裝置工業連接器的插頭或插座。在選用時，這個跟家里的墻壁插座，或者排插接線板是一樣的?？紤]好誰是移動的，誰是固定的就好。

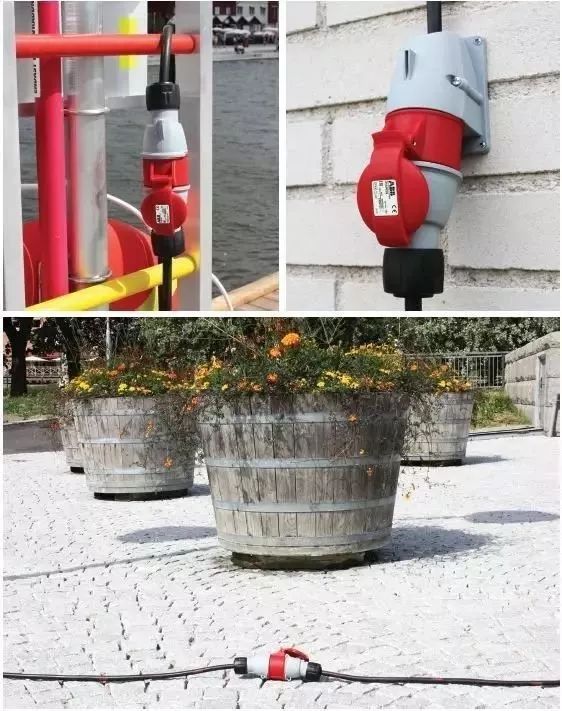

看一些具體的應用場所。
【2】按使用環境分類
對環境的描述，照常按照IP等級來劃分。
【2.1】快速連接型
在這種場所，環境條件相對較為寬松，更強調應用中的便捷連接。

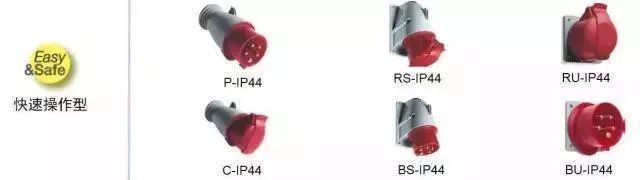

Easy & Safe的快速連接系列，防護等級為IP44，能夠防護大部分情況下的的液體、固體干擾。
產品本身更側重于快速連接：通過在插頭插座形狀、鎖緊、解鎖形式等方面的人體工學設計，實現輕松接插，可靠連接。

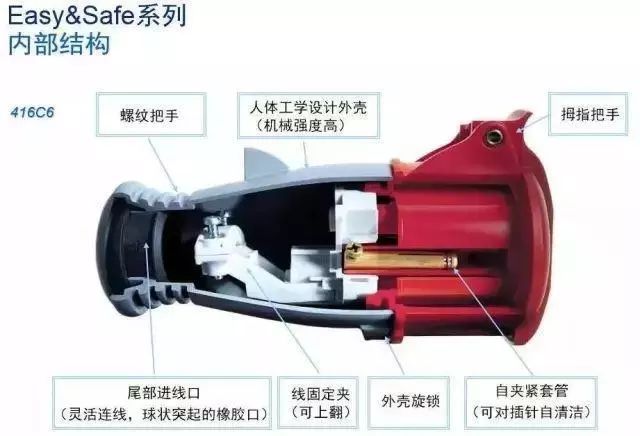

工業連接器插頭的剖面圖
日常使用的墻壁開關，采用的片狀插頭和簧片式插座，適用于于負荷電流較小的場所。
接觸不良，往往帶來發熱等潛在故障風險。
工業連接器采用的套管插針結構有自?shī)A緊特性，比普通插座無論在接觸壓力還是接觸面積上，都更大。這種結構能有效減小接觸電阻，避免故障發熱。
【2.2】重載防護型

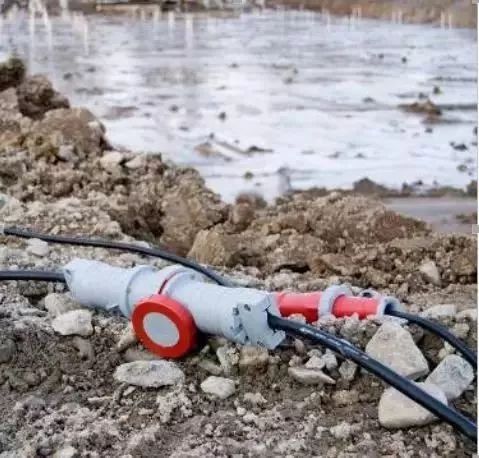

在更為苛刻的工業場所：液體流溢幾率大，空氣粉塵密度高，我們需要選擇重載防護型的產品Tough&Safe系列，防護等級最高可達IP6
7。
產品本身，往往會選用PBT材質，抗造
PBT材質簡介：
(資料自百度百科)
PBT中文名稱聚對苯二甲酸丁酯，簡稱飽和聚酯，系高結晶性熱可塑性塑料。
優點：
1、機械性質安定抗張強度與抗張模量和尼龍相似;
2、摩擦系數小有自潤性;
3、吸水率低;
4、電氣性質優良;
5、尺寸安定性良好;
6、耐藥品性、耐油性極佳。
用途：
1、電子電器：無熔線斷電器、電磁開關、馳返變壓器、家電把手、連接器、外殼等;
2、汽車：車門把手、保險桿、分電盤蓋、擋泥板、導線護殼、輪圈蓋等;
3、工業零件：OA風扇、鍵盤、釣具卷線器、零件、燈罩等。
優質的材料使得堅固型能適應更惡劣更復雜的環境。

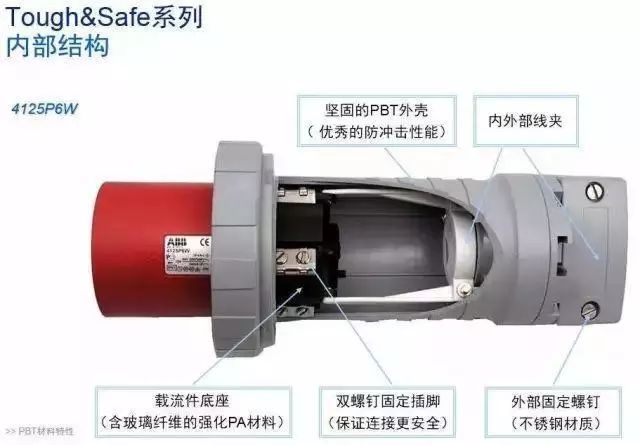

剖面圖
Tough&Safe堅固型配有內外兩套線夾，插腳螺釘也全部為雙螺釘。
關于雙螺釘，我司內部某君是這樣解釋的：
假如圣斗士冰河的鎖鏈其實是一根電纜，兩頭墜的是個工業連接器，一頭插座，一頭插頭。
星云鎖鏈大招發出，萬一沒有擰緊，咔，飛出去了，豈不是很尷尬?
….
【3】IEC標準分類
由于工業連接器應用的場合眾多，使用情況也千差萬別，為了便于選型和統一標準，國際電工委員會(IEC)制定了一個選型“時鐘圖”。
這個時鐘圖，主要是按照鍵槽與接地極的相對位置來設計的

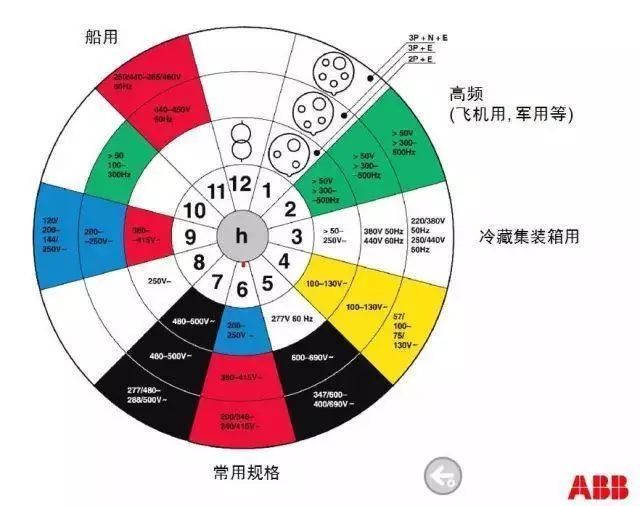

IEC 60309-2“時鐘圖”，
根據CEE/IEC標準，只有極數、電壓、頻率和額定電流相同的插頭插座才能連接。
圓盤一共分四圈：
最內圈數字 1-12，跟手表刻度是一樣的。
中心那個字母h，正下方有一個小jiujiu，那個小jiujiu對應的是插座上的鍵槽。
所有工業連接器的鍵槽，都在六點鐘位置。
所有工業連接器，都有一個接地的插孔/針。
以鍵槽為基準，接地插針在幾點鐘位置，這個連接器的型號中就會有一個相應的編碼。
接地，按預先劃分好的電壓、頻率區域布置。
往外的三圈，是不同的針腳分類
分別對應2P+E，3P+E，3P+N+E的三種針腳分類。
每個扇區有不同的顏色
顏色與電壓和頻率有關。
看實物
【3.1】接地腳防誤

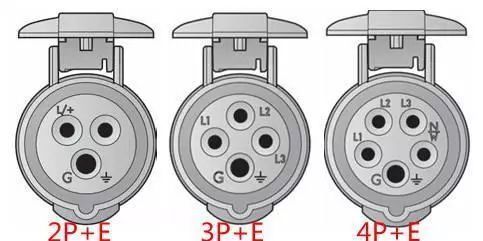

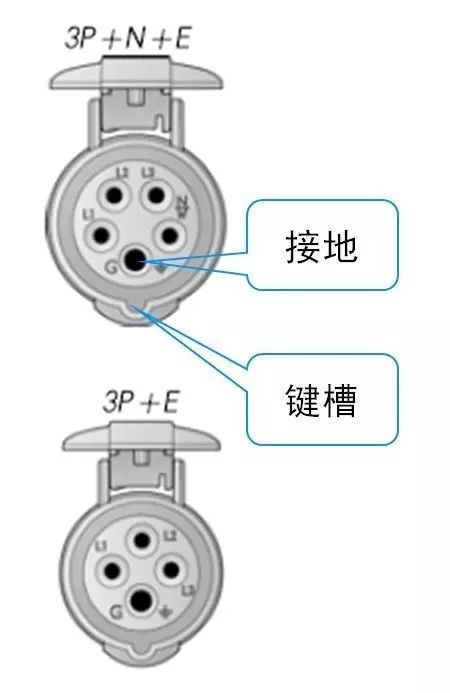

工業連接器的插針/針腳形式有三種。
2P+E：L，N，PE
3P+E：L1，L2，L3，PE
4P+E：L1，L2，L3，N，PE
每個針腳都有明確的標識極性。
所有的連接器導入鍵槽都在6點位置，
應用電壓、頻率不同，連接器的接地腳位置也隨之不同。
根據不同的工作電壓和頻率，將接地腳布置于相對鍵槽不同的角度，可避免不同應用情況的混插，防止發生不同的電壓或頻率進行連接造成電氣事故。

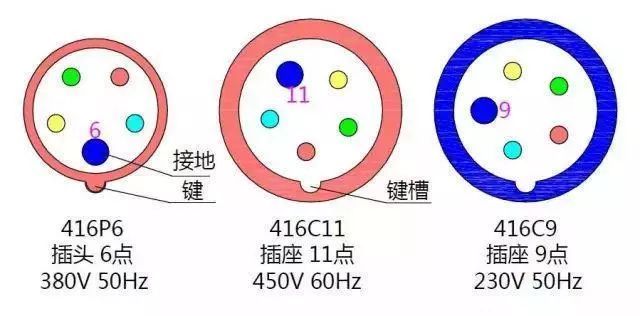

如下圖三個不同的連接器(小jiujiu是鍵/鍵槽 ，大藍點時接地腳位置)
6點插頭：4P+E,380V,50Hz，我國標準工頻電源。
11點插座：4P+E,450V,60Hz,廣泛的船用電源標準，包括游艇。
9點插座：4P+E,230V,50/60Hz,某些特殊設備的電壓。
(某些國家的電網有多個等級，如日本和美國。)
所有的連接器，接地腳都比其他針腳粗。
他們之間，無法混用。

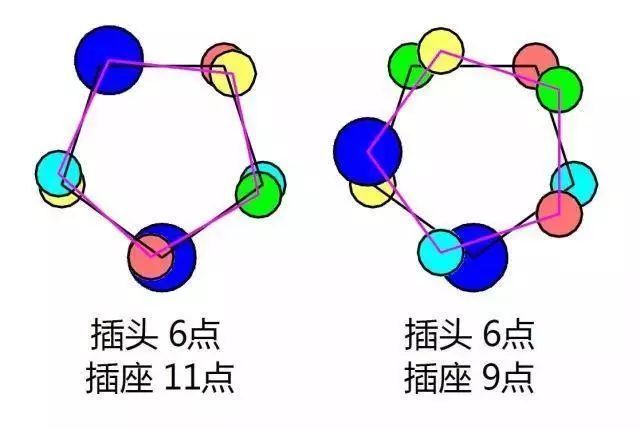

↑不同針腳配合的不可能性
首先，鍵槽位置都是6點位置。
然后，可見接地腳大于其他針孔，不可能將接地腳誤插到其他極性中。
再次，不同“鐘點”的連接器針孔角度不同，無法完全重合，也就不能插入。
【3.2】顏色
工業連接器殼體，一共有六種顏色：紅色，藍色，黃色，綠色，黑色，白色。
不同的顏色代表了不同的電壓和頻率。
例如：綠色用于高頻率500Hz應用，黑色用于高電壓500~690V應用。
紅色和藍色是最常用規格。

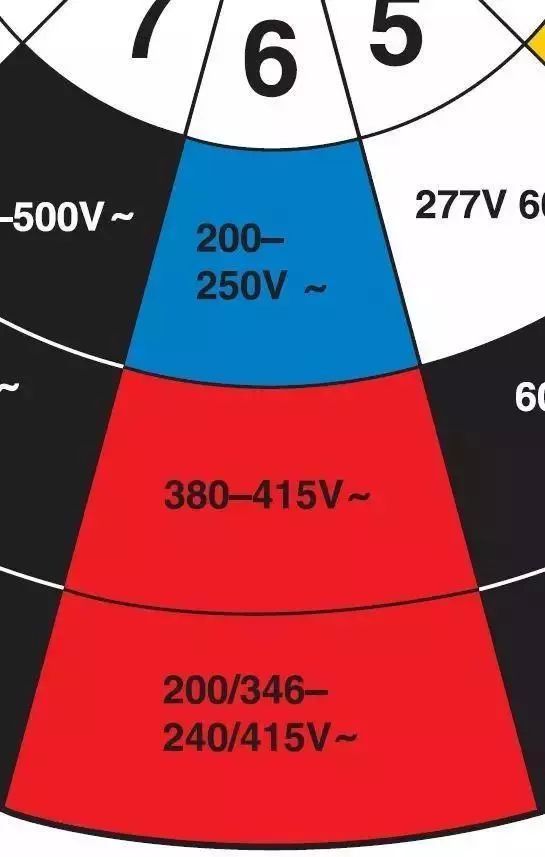

自內向外三圈
↑藍色—應用于230V系統 2P+E
↑紅色—應用于400V系統 3P+E
↑紅色—應用于三相五線系統 4P+E
【3.3】額定電流
工業連接器的額定電流，一般有這些規格16A,32A,63A,125A

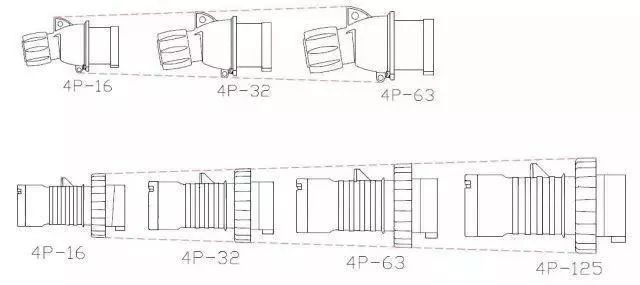

↑不同電流的插座對比示意圖
不同額定電流規格，外形尺寸不同，相應的插頭和插座無法匹配。
看懂了這張圖，我們就可以專業的聊出一串字符，輕描淡寫地幫辦公室妹子答疑解惑了：
這個416P6W，是個工業連接器插頭呢。
4是3P+N+E的插針配置
16是額定電流16A
P就是plug的意思吧，表示插頭(推薦倫敦腔)
W是表示防護等級為IP67的意思
