對于經常采購M12連接器接頭的工作人員來說，了解一下M12連接器接頭的編號原則是非常有必要的，因為在對M12連接器接頭編號原則有了更深的了解之后，將會幫助我們更好的采購M12連接器相關的產品。

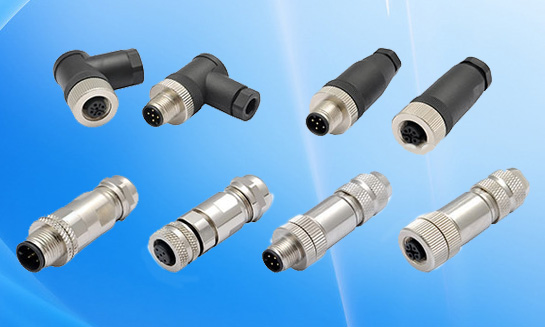

德索五金電子可提供帶有a編碼公、母IP67防水等級塑料外殼的m12連接器4針。

M12 Connector Part Number Coding Rule for Ordering

注：

①Model series型號：M5, M8, M12, M16

②Housing code膠芯類型：A, B, D, X, T, S code

③Connector gender連接器性別：F (Female), M (Male)

④Wiring method布線法：FW (Field Wireable)現場接線

⑤Enclosure shape外殼形狀：ST (Straight)直頭, RA(Right Angle) 直角

⑥Shell material外殼材質：MS (Metal Shield)金屬外殼, PS (Plastic Cover)塑膠外殼

⑦Housing number膠芯針數：

03P-3 pin, 04P-4 Pin, 05P-5Pin, 06P-6Pin , 08P-8 Pin, 12P-12 Pin, 17P-17 Pin

⑧mode of connection接線方式：SC (Screw Terminals)螺絲, SD (Solder Terminals)焊接

⑨Cable Outlets出線口：PG7 (4-6mm), PG9 (6-8mm)

一。m12接頭4針的產品特點

接頭系列：M12。

性別：男女均可。

編碼：A編碼。

觸點：4針。

2。m12 4針連接器的機械和電氣特性

連接器鎖定系統：螺釘終端

線規(mm)0.75 mm m2

線規(AWG)18

電纜出口4-6 mm

防護等級IP67

機械操作>100個配合循環

高溫85°C低溫-40°C

額定電壓250V

額定沖擊電壓2500V

污染程度3

過電壓類別

材料組III

額定電流(40°C)4 A

體積電阻率≤3mΩ(金)

接觸銅鋅(黃銅)材料

接觸板(Optaloy)

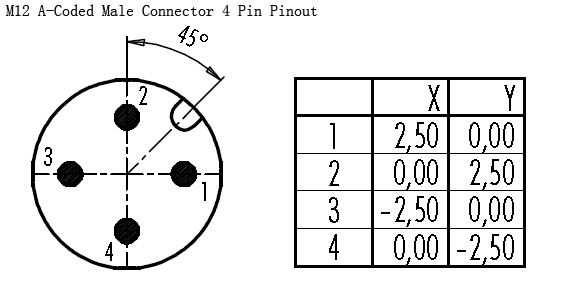

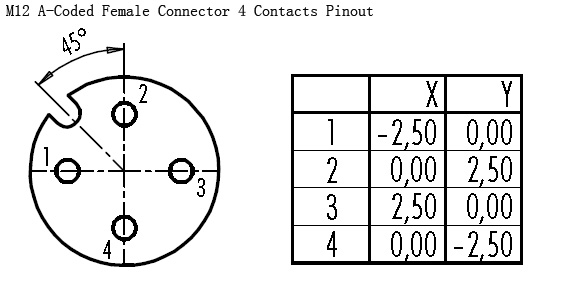

三。m12 a編碼4針公、母接頭引出線

4. Other connectors similar with m12 connector 4 pins
