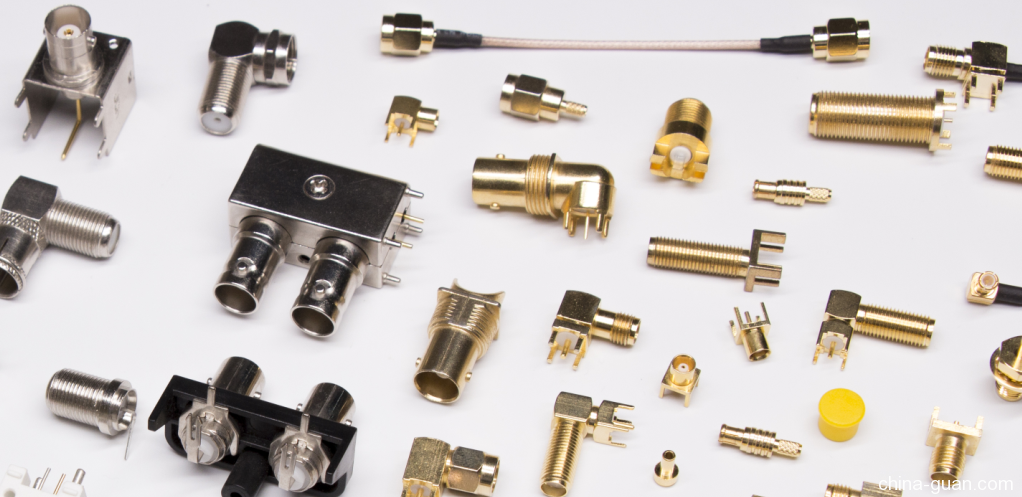

德索五金電子射頻同軸連接器系列產品，包含了BNC、TNC、SMA、SMB、F型、N型、MCX/MMCX等。德索制造的射頻同軸連接器，每一款都有自己的特點與優勢，做工精良，質量良好，依據國際MIL-C-39012，CECC22120和IEC60169-8標準生產。產品設計合理緊湊，減少安裝空間;推入式界面，非常適合快速插拔使用，方便快捷;高性?xún)r(jià)比，出色的寬頻性能和低反射率，使用性能穩定;
bnc連接器才rf同軸連接器中，(英語：Bayonet Neill-Concelman，直譯為“尼爾-康塞曼卡口”)是比較常見的一類。BNC連接器用于射頻信號的傳輸，包括模擬或數字視頻信號的傳輸、業余無線電設備天線的連接、航空電子設備和其他的一些電子測試設備的連接。
BNC快速接頭(RG58,RG59)同軸線纜連接器公頭
TNC被看作是BNC產品的螺紋版本，英文全稱是Thread Neill-Concelman(螺紋連接器)。TNC系列產品是按照美工防MIL-C-39012研制生產的一種有螺紋連接機構的中小功率連接器。它具有抗振性強、可靠性高、機械和電氣性能優良等特點，廣泛應用于手機、航空管制、遙測、藍牙和GPS組件、無線基站，微波通訊、雷達、網絡設備、天線支架，機器對機器通信、安防安保設備、檢測設備等。
TNC型射頻連接器電鍍?cè)伜附又笔焦^連接頭
F頭連接器主要用在無線電視、有線電視等范圍，通常會配合RG-6/U及RG-59/U型電纜使用。最早于1950年發明。F型連接器相對于其他的RF射頻連接器結構更簡單，因而制造成本更加低廉。但其對于75歐姆卻有著良好的阻抗匹配能高達1Ghz，而且可用帶寬高達幾GHz。F公頭接頭通常為擠壓式，F(xiàn)母頭有一個 3/8-32 螺旋頭。
英制F母頭彎插PCB板端射頻同軸連接器
N型連接器屬于中等大小的螺紋射頻連接器，主要作用是連接同軸電纜。它是最早能夠傳輸微波頻率信號的連接器之一，在20世紀40年代由貝爾實驗室的保羅·尼爾爾發明，并在當時被命名。廣泛引用于航天和工防、醫療、商用汽車、通訊、電信、廣播電子、WIFI網絡及工業領域中的機器對機器通信等等。
N型公頭射頻連接器直式壓接同軸線纜
SMA連接器是一種應用廣泛的小型螺紋連接的同軸連接器，它具有頻帶寬、性能優、高可靠、壽命長的特點。SMA連接器適用于微波設備和數字通信系統的射頻回路中連接射頻電纜或微帶線。主要應用于航天和工防：手持現場設備、儀表，醫療：儀表，商用汽車：藍牙、GPS，通訊、電信：基站，數據、通信：WIFI網絡、無線城域網(WiMAX)，工業：主動/被動組件， 儀表，機器對機器通信。
SMA公頭轉接線彎式壓接射頻同軸連接器
SMB連接器英文(SubMiniature version B)連接器是在20世紀60年代發明的同軸RF連接器。SMB連接器的尺寸小于SMA連接器，采用推入式耦合方式，有50Ω或75Ω阻抗版本，頻率從DC到4 GHz的出色的電氣性能。
SMB連接器彎式焊接鍍金公頭射頻同軸線纜
MCX MMCX連接器連接器是在20世紀80年代到90年代在歐洲開發的，采用推入式耦合方式，適合快速插拔。超微型尺寸，體積小，重量輕，結構緊湊，廣泛應用于有空間限制的小型通訊設備。其主要應用領域包括，消費電子(GPS全球定位系統，高清電視，無線網絡電視和音頻)，航天和工防(GPS，通訊系統)，醫療(遙測)，通訊、電信(GPS跟蹤、定位、導航設備，無線基站，無線局域網)，數據、通信(無線局域網/WLAN，無線個人網/藍牙，無線廣域網/WWAN)，工業(機器對機器通信)等。
優質射頻同軸連接器直式母頭2角PCB板插座板端MMCX接頭
上文中，德索五金電子介紹了每一種
射頻同軸連接器的基本知識，同時例舉出了一款相應的產品，供用戶點擊進入詳細的了解每一款產品的具體情況。如果以上內容，無法滿足您的需求，您可以撥打我們的客服熱線 0769-81153906，會有專人解答您的困惑。
德索五金電子有12年的射頻同軸連接器生產經驗，一直以來專注于研發、生產、銷售各種rf系列產品，擁有超過3000多平米的生產廠房，裝備精良的車間和多條整機自動生產線，員工幾百人。所有產品都通過了ISO9001質量體系認證，產品根據ROHS 和 REACH標準的要求進行生產，滿足國內外市場的環保和品質要求。
